從鉛酸電池、鎳氫電池，再到鋰離子電池（鋰電池），車用動力電池也走過了漫長的過程。目前已經量產的鋰電池，其主要差異在產品的外形和正極材料，以下所闡述的分類對比正是圍繞這兩個方面來展開。

1.正極材料分類

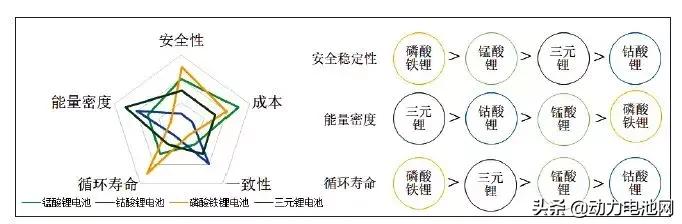

圖1鋰電池對比分析

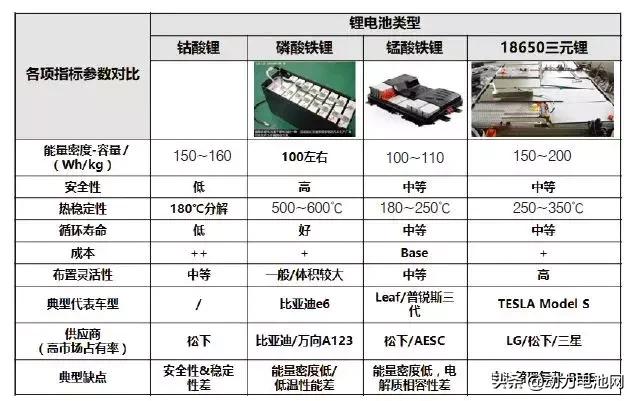

圖2鋰電池各項指標參數對比分析

當前按照正極材料，鋰電池可以分為鈷酸鋰、磷酸鐵鋰、錳酸鐵鋰和三元鋰。以下從成本、能量密度、布置靈活性、壽命和安全性等方面對比分析這四種典型鋰電池的特點，具體見圖1和圖2。

2.電池封裝形式分類

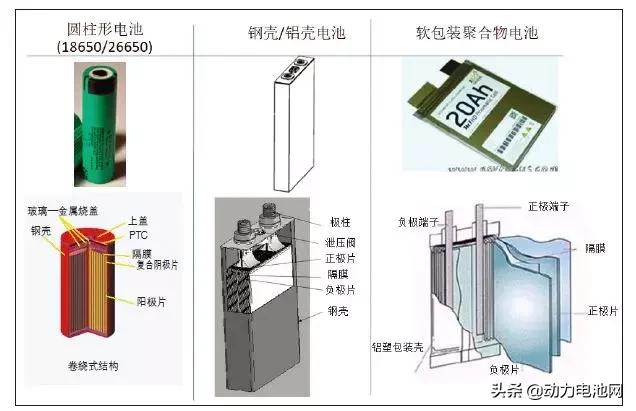

圖3常見動力電池電芯類型

動力電池雖然有很多不同的外形和大小，但常用的可以按照圖3所示的方式分類。

動力電池包整車架構集成

在純電動車項目前期架構開發中，如何合理布置集成動力電池包是至關重要的，具體工作要素，主要涉及離地間隙、通過性、碰撞安全和電量需求等幾個方面，以下將分別介紹。

1.電池的離地間隙要求

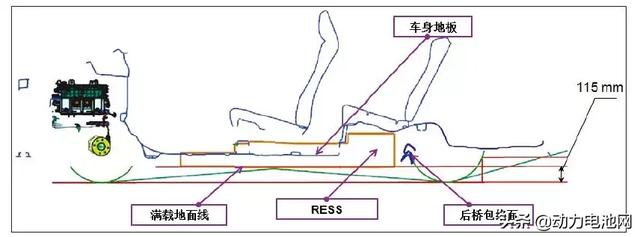

圖4動力電池離地間隙及周邊布置環境

如圖4所示，在電池下表面有結構件保護的情況下，同時也需要滿足以下條件：最大上跳的狀態下，電池距離地面需要保證一定的間隙；滿載狀態下保證具有競爭性的離地間隙；電池RESS在正向需要有保護；電池RESS布置不得低于周邊車身結構的最低面。

2.乘員艙人機布置對電池Z向尺寸的限制

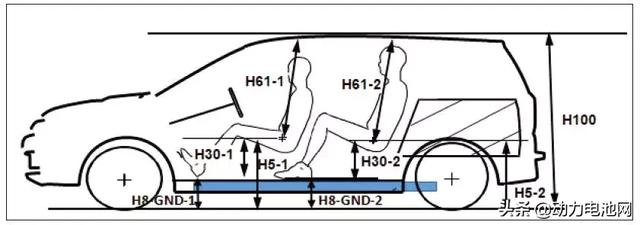

圖5人機布置及Z向尺寸鏈

從圖5某電動車項目人機布置可以看出，在Z向緯度上共有9個工程指標需要考慮，具體為乘員H點到地面的距離H5、乘員的坐高H30、頭部空間H61、腳踵點到地面的距離H8、電池包Z向厚度、電池包離地間隙、車高H100、電池包上表面到地板上表面的距離以及地毯和隔音棉的厚度。由此根據造型要求限定了車身的高度，依據人機布置要求，可以推出電池包的Z向尺寸限制面。

3.潰縮空間對電池Y向尺寸的限制

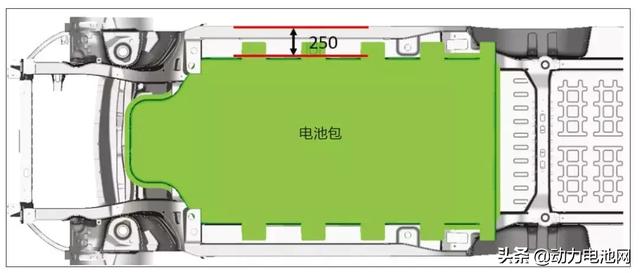

圖6電池包Y向尺寸限制分析

由于電池的工作電壓一般為大于300?V的高壓電，加上電池單體里的電解液具有高腐蝕性，因此電池包在整車布置時需要設置合理的安全潰縮間隙，其中側向碰撞工況尤為苛刻。具體車型要通過CAE迭代分析手段，得出合理的電池到門檻板側向潰縮距離設計。

4.后懸架形式對電池X向尺寸的限制

圖7不同懸架形式后輪心對齊對比

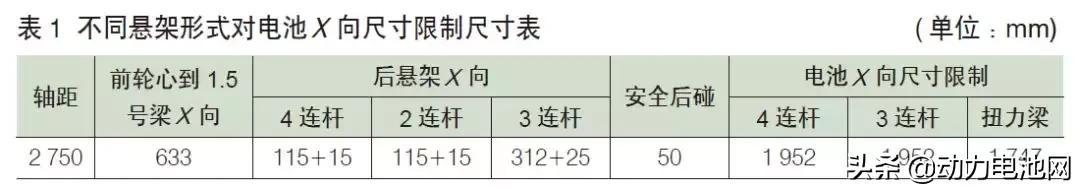

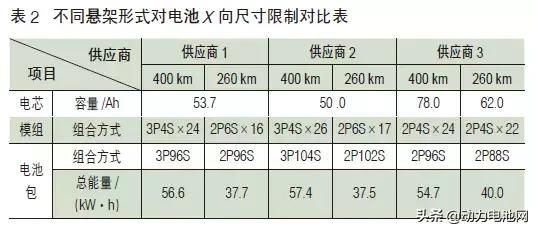

表1、表2和圖7為某電動車項目電池X向尺寸限制尺寸與不同懸架形式的對應關系，其中前輪心到1.5號梁X向具體是指緊貼電池前表面的1.5號梁到前輪心的X向距離，可以近似為電池前表面到前輪心的距離，則不同懸架型式在X向的長度不同導致對于電池的X向尺寸限制存在差異。其中安全后碰距離指電池后表面在X向上到后橋最近點的數值須大于50?mm。
