石墨烯是一種新型二維碳納米材料，具有獨特的二維六角蜂窩狀的單層平面晶格結構賦予其優異的物理化學性質，在超級電容器、生物傳感器、透明電極、催化、氣體存儲和水處理材料等領域具有潛在的應用前景。

石墨烯的宏量可控制備成為其進一步的工業化應用的先決條件。迄今為止，石墨烯的合成制備方法主要分為兩種，一種是“自上而下”的合成方法，如化學氧化還原法等；另一種是“自下而上”的合成方法，如化學氣相沉淀法等。

每種方法都有各自的優點和缺點，如化學氧化還原法雖可實現宏量制備，但由于氧化引起的缺陷無法完全恢復，影響其導電性能?；瘜W(xué)氣相沉淀法制備的石墨烯質量較高，但條件比較苛刻，成本較高，不適合規模化生產。需特別指出的是，液相剝離法可以將石墨分散到特定的溶劑或表面活性劑中，通過超聲波的能量將單層或多層石墨稀從石墨表面直接剝離，得到石墨烯分散液，保持了石墨烯完整的形貌和性能，可在多種環境和不同的基體上沉積石墨烯。該法使用廉價的石墨為原料，工藝簡單，對石墨烯及其衍生物的推廣和應有具有重要的推動作用。

液相剝離機理

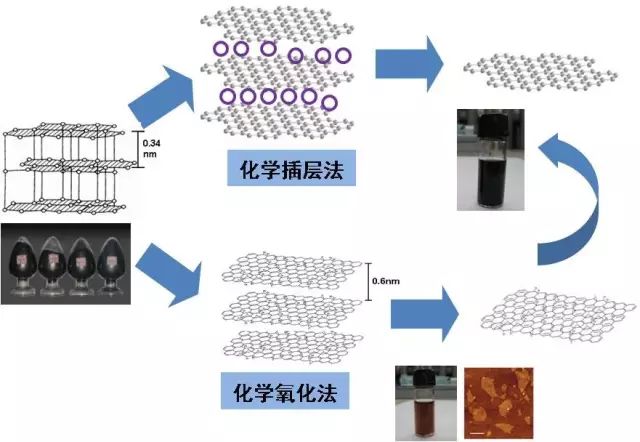

石墨可以看做是石墨烯層狀結構通過范德華力相互粘結起來的，層間距大約為0.34nm。雖然相鄰層間的范德華吸引力較弱，但足以使石墨完整剝離成單層石墨烯具有挑戰性。為了成功的剝離石墨烯，克服相鄰石墨烯層間的范德華吸引力是必要的。按照Lennard-Jones的理論，由于范德華吸引力力與分子間距離r 的6次方成反比，所以擴大石墨層與層之間的距離可以減弱層間力，當層間距大約為0.5nm 時，范德華力則趨近于零，這一過程可以通過在石墨層間插入分子或原子實現。

另一種有效方法是利用液體浸潤來減少范德華吸引力(reduce the strength of the vander Waalsattractions is liquidimmersion)?這一過程類似于聚合物在特殊溶液中的溶解，當溶劑的表面能與石墨烯的相匹配時，溶劑與石墨烯之間的相互作用可以平衡和滿足剝離石墨烯所需要的能量，能夠較好剝離石墨烯的溶劑表面張力范圍為40~50 mJ/m2?再者是通過超聲波的剪切力和空化作用來克服相鄰石墨烯層間的范德華吸引力。即通過石墨烯層間微米大小的泡沫的增長和破裂而產生的強烈沖擊和孔隙液體的壓力波動，促使石墨烯得以剝離。

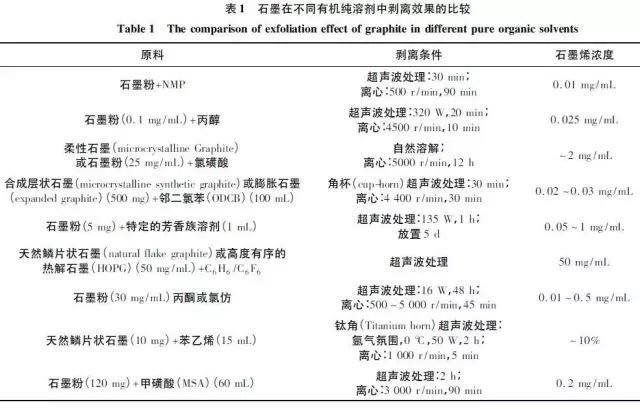

有機溶劑輔助剝離

成功的剝離依賴于選擇適當?shù)奶厥馊軇鏝-甲基-吡咯烷酮(NMP)，它的表面能與石墨烯的相匹配，能夠提供足夠的溶劑與石墨烯之間的相互作用可以平衡和滿足剝離石墨烯所消耗的能量。首次成功液相剝離石墨就是在有機溶劑NMP中實現的，且制得的石墨烯沒有缺陷。離心分離除去沒有被剝離的石墨顆粒后，樣品中含有28%的單層石墨烯,幾乎100%的石墨烯納米片小于6層。不足之處就是石墨烯分散液的濃度比較低，只有0.01mg/mL。

通過使用不同的溶劑剝離效果得到一些改進，在鄰二氯苯中，石墨烯分散液的濃度為0.03mg/mL。而在一系列的全氟芳烴溶劑中，分散液的濃度介于0.05和0.1mg/mL之間。每種溶劑的性能按照分散液的濃度增加順序排序如下：八氟甲苯～五氟吡啶＜六氟苯＜五氟苯腈。AFM 分析估計平均片厚度的范圍在0.6和2.0nm之間，表明存在少層石墨烯納米片。

除了上面討論的溶劑，離子液體也可作為剝離介質來制備石墨烯。離子液體的表面能與石墨烯的表面能量接近，這是溶劑直接剝離石墨的關鍵先決條件。首次成功用于液相超聲剝離石墨的離子液體是1-丁基-3-甲基咪唑(三氟甲基磺酰基)亞胺鹽。石墨烯的濃度為0.95mg/mL(超聲處理1h)，而且大多數的石墨烯納米片小于5個原子層厚度。值得注意的是，在離子液體1-己基-3-甲基咪唑六氟磷酸鹽中，石墨烯的濃度高達5.33mg/mL。定量分析的結果表明大多數的石墨烯納米片介于6-7個原子層厚度之間。盡管單層石墨烯含量較少，考慮到這些懸浮液的濃度極高，分散體系較為穩定，離子液體將繼續用來作為研究石墨剝離的介質。

以上討論的理想溶劑，都不易揮發，沸點較高，給后續的加工處理造成了問題。這使得當處理石墨烯成薄膜或制備復合材料時，溶劑很難被去除。一般來說，殘留溶劑的存在可以顯著影響電力測量設備的性能，要求樣品制備過程中完全去除溶劑。因此，在低沸點溶劑中剝離制備石墨烯是更可取得，而且這種方法顯著擴大了液體剝離石墨烯的應用范圍。

迄今為止，在低沸點溶劑中液相剝離生產石墨烯的方法鮮有報道。Coleman等報道了在低沸點溶劑，如氯仿、丙酮和異丙醇，中剝離分散石墨烯的情況。在最佳的條件下，石墨烯分散液濃度最高可達0.5 mg/mL?Feringa等報道了通過乙醇和NMP之間溶劑交換作用，在乙醇溶液中獲得了石墨烯分散液，但分散液的濃度較低。

盡管液相剝離方法近幾年得到了快速的發展，許多突出問題仍然存在。其中，最重要的是石墨烯分散的濃度相對較低。

一般通過添加無機鹽、有機鹽等輔助劑或者增加超聲處理時間可以得到更好的剝離效果。例如，在NMP?芐胺?N-N-二甲基乙酰胺和環己酮中添加無機鹽NaOH,剝離效率得到顯著地提高,尤其是在環己酮中得到的石墨烯分散液濃度是相同情況下不加NaOH 的20 倍(超聲處理1.5h),然而在有機溶劑二甲基甲酰胺和二甲基亞砜中的輔助效果較差?由于NaOH 的加入增大了石墨的層間距，從而提高了石墨烯的剝離效率。

另外，一些常見的有機鹽如乙二胺四乙酸二鈉、酒石酸鈉、酒石酸鈉鉀和檸檬酸鈉，在3種剝離溶劑如NMP、二甲基甲酰胺和二甲基亞砜中也表現出良好的促進作用，尤其是在二甲基亞砜中輔助剝離效果更為顯著?？紤]到二甲基亞砜的價格比NMP便宜，因此，在一些有機鹽存在的條件下，二甲基亞砜更適合作為大規模生產石墨烯的剝離介質。

通過增加超聲處理時間，可以顯著提高石墨烯的剝離效率。在NMP中超聲處理石墨粉460h,分散液濃度可達0.15mg/mL?得到的石墨烯90%小于6個原子層厚度,約20%為單層石墨烯?在二甲基甲酰胺中超聲處理石墨粉150h,分散液濃度可達1mg/mL?這些結果表明長時間低功率超聲處理的明顯優勢。然而，超聲處理時間過長會導致石墨烯尺寸大大減小，不利于后續的研究與應用。因此，增加超聲時間這一方法耗時耗能，并不適合應用到大規模實際生產中去。

表面活性劑輔助剝離

水是良好的溶劑并且無毒性，為制備生物相容性的石墨烯材料在生物學中廣泛應用開辟了道路。遺憾的是水的表面能較高并不能與石墨烯相匹配，選擇適當表面活性劑使得表面活性劑水溶液的表面能與石墨烯相匹配，從而有助于剝離石墨，得到穩定的石墨烯分散液。

通過使用各種類型的表面活性劑在水溶液中剝離制備石墨烯分散液已經取得了實際效果。Lotya等報道了首次用于表面活性劑水溶液中成功剝離石墨的表面活性劑是十二烷基苯磺酸鈉(SDBS)?AFM 和TEM 數據表明大部分石墨烯小于6層,單層石墨烯不到10%,可能是石墨烯表面吸附有表面活性劑分子的緣故,單層石墨烯的高度約1nm?然而,分散液的濃度相當?shù)?<0.01mg/mL)?與有機剝離體系類似，當超聲處理時間延長到400h時,分散液的濃度提高到0.3mg/mL。

在后續的研究過程中，通過選用不同的表面活性劑，在溫和的超聲處理?xiàng)l件下，分散液的濃度得到了顯著的提高。如選用膽酸鈉和脫氧膽酸鈉時，分散液的濃度分別為0.52和2.85mg/mL。尤其是當選用表面活性劑牛黃脫氧膽酸鈉時，穩定的石墨烯分散液濃度高達7.1mg/mL?TEM 分析結果表明,該分散液中8%為單層石墨烯,82%的少于5層?值得注意的是在室溫條件下,通過真空蒸發分散液的濃度可以顯著的提高到12mg/mL?因此，這種方法擴展了規?；合鄤冸x石墨烯的應用范圍。

另外,Guardia等報道了應用三嵌段共聚物普朗尼克P-123,分散液的度可達1mg/mL(超聲處理2h)?與在有機溶劑里剝離類似,隨著超聲處理時間的延長,分散液的濃度逐漸提高(1.5mg/mL,超聲處理5h)?AFM 分析表明,分散液中10%~15%為單層石墨烯,大部分少于5層?研究表明,即使是同一種表面活性劑,不同用量,其剝離效果也不相同。

其他剝離方法

除了以上相對成熟的剝離方法，一些在液相中直接剝離石墨的新的和有應用前景的方法已經出現。

液相自剝離。在特殊的溶劑中，石墨片層間的強烈的排斥作用，可以誘導石墨烯自發的剝離下來，不需要表面活性劑和超聲波的輔助作用。例如，據Behabtu等[32]報道,在氯磺酸存在的條件下,石墨可以自發地剝離成單層石墨烯,得到分散性良好的石墨烯分散液其濃度可到2mg/mL。

超臨界流體剝離。超臨界液體剝離石墨烯速率較快，首次用于超臨界液體剝離石墨制備石墨烯是超臨界CO2,但是AFM 表明所得石墨烯多數為10層?利用NMP?二甲基甲酰胺?乙醇等有機溶劑的超臨界液體來剝離石墨烯,得到更好的剝離效果?石墨烯分散液的濃度在2~4mg/mL之間，

石墨烯及其復合材料的許多應用依賴于石墨烯的宏量可控制備。液相剝離的石墨是一種潛在量化生產高質量石墨烯的方法。有機溶劑輔助剝離和表面活性劑輔助剝離主要依靠使用適當?shù)娜軇┗虮砻婊钚詣﹦冸x和分散石墨烯。為了提高石墨烯產量和剝離的程度，科學工作者付出了很多努力，但是單層石墨烯的產量依然相對較低。因此，針對不同的應用開發更有效的剝離體系或新剝離方法實現宏量可控制備高質量的石墨烯仍至關重要。

評論

實驗證明，液相法制得的石墨烯在很多領域具有良好的應用前景．但是，液相剝離法還存在很多不足: 得到的石墨烯濃度仍然很低，制得的石墨烯在層數和尺寸大小上還存在著多分散性，需要的剝離介質不是價格昂貴就是沸點很高，輔助劑如表面活性劑不易從最終的石墨烯產物中分離出來，長時間的超聲波降解容易會減小產物石墨烯的尺寸。

現在大規模制備石墨烯面臨的挑戰主要是選擇和設計合適的剝離溶劑，包括分散試劑和輔助劑、理想的剝離條件是使用較常見的溶劑，易于分離的輔助劑，低廉的天然石墨。同時，隨著更加有效的剝離體系的開發，相信我們對石墨的剝離機理也會有更加深入的理解，從而從根本上研究出制備高質量高產量石墨烯的方法．
