鋰電池快速充電大揭秘
來源：寶鄂實業
2019-02-13 11:48
點擊量：次
們充電的基本訴求：
1）充電要快；
2）不要影響電芯壽命；
3）盡量省錢，充電機放出來多少電，盡量都充到我的電池里。
那么多快就可以叫快充了呢？并沒有什么標準文獻給出具體數值，我們暫且參考知名度最高的補貼政策中提及的數值門檻。

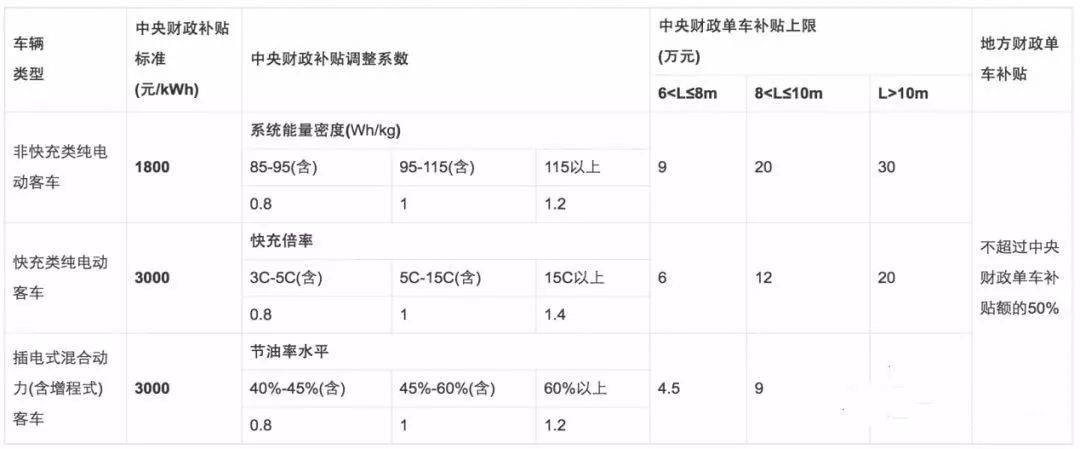

下表是新能源客車2017年補貼標準?？梢钥吹?，快充的入門級是3C。實際上，在乘用車的補貼標準中，沒有提及快充的要求。
從一般乘用車的宣傳資料中，可以看到，大家一般認為30分鐘充滿80%已經可以作為快充的噱頭，拿出來宣傳了，那么姑且認為乘用車的1.6C就可以是入門級快充參考值。
按照這個思路，宣傳15分鐘充滿80%的，相當于3.2C。
快充的瓶頸在哪里？
在快充這個語境里，相關方按照物理主體分，包括電池、充電機、配電設施。
我們討論快充，直接的想到電池會不會有問題。
實際上，在電池有問題之前，首先是充電機，配電線路的問題。
我們提到特斯拉的充電樁，其名曰超級充電樁，它的功率是120kW。
按照特斯拉Model S85D的參數，96s75p，232.5Ah，最高403V計算，其1.6C對應最大需求功率為149.9kW。
從這里就可以看到，對于長續航純電動車型，1.6C或者說30分鐘充滿80%已經對充電樁構成考驗。
在國家標準中，不允許在原來的居民用電網絡中直接直接設置充電站。1臺快充樁的用電功率就已經超出幾十戶居民的用電量。
因此，充電站都需要單獨設置10kV變壓器，而一個區域的配電網絡并非都有余量增加更多的10kV變電站。
然后說道電池。電池是否能夠承載1.6C或者3.2C的充電要求，可以從宏觀和微觀兩個角度來看待。
宏觀上的快速充電理論
之所以這節的題目叫做“宏觀上的快速充電理論”，是因?yàn)橹苯記Q定電池快速充電能力的是鋰電池內部正負極材料性質、微觀結構，電解液成分、添加劑，隔膜性質等等，這些微觀層面的內容，我們暫時放在一邊，站在電池外邊，看鋰電池快速充電的方法。
1鋰電池存在最優充電電流
1972 年美國科學家J.A. Mas 提出蓄電池在充電過程中存在最佳充電曲線和他的馬斯三定律，需要注意的是，這個理論是針對鉛酸蓄電池提出的，其界定最大可接受充電電流的邊界條件是少量副反應氣體的產生，顯然這個條件與具體的反應類型有關。
但系統存在最優解的思想，卻是放之四海而皆準的。
具體到鋰電池，界定其最大可接受電流的邊界條件可以重新定義。
基于一些研究文獻的結論，其最優值仍然是類似馬斯定律的曲線趨勢。
值得注意的是，鋰電池的最大可接受充電電流的邊界條件，除了需要考慮鋰電池單體的因素，還需要考慮系統級別的因素，比如散熱能力不同，系統的最大可接受充電電流是不同的。
然后我們暫且以這樣的基礎繼續向下討論。
馬斯定理的公式描述：
I =I0*e^αt
式中；I0為電池初始充電電流；α 為充電接受率；t 為充電時間。I0和α 的值與電池類型、結構和新舊程度有關。
現階段對電池充電方法的研究主要是基于最佳充電曲線來開展的。
如下圖所示，如果充電電流超過這條最佳充電曲線，不但不能提高充電速率，而且會增加電池的析氣量；
如果小于此最佳充電曲線，雖然不會對電池造成傷害，但是會延長充電時間，降低充電效率。
