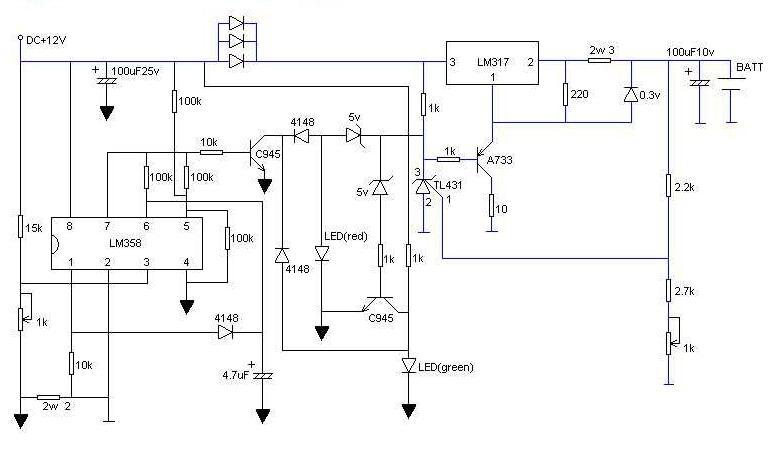

本電路顯示充電狀態，紅燈閃正在充，綠燈閃馬上要充滿，綠燈亮完全充滿。只要您有12V的電源就可以，接完電路后先別裝電池，調右下角的可調電阻，使電池輸出端為4.2V，再調左下角的可調電阻使LM358第三腳為0.16V就可以了，充電電流為380mA，超快，三個并連的二極管是降壓的，防止LM317過熱，且LM317須加散熱片，圖中的三極管可以任意型號。

12V的接地是黑色三角形的，電池接地是橫杠的，兩個地不能接到一起哦！

這個電路是公司的一位資深電子工程師特意幫我做的，獨一無二，當我接好時，實測最大電流達 480mA，我怕LM317受不了，就將后面的2w3Ω的電阻改成了2w3.9Ω，此時最大電流375mA，其實當充電電流小于80mA綠燈就亮了，他說鋰電池的充電電流小于80mA時表示容量以達97%以上，所以不用限定的太小，否則也不好。該限定電流可以調左下腳的可調電阻來設定。該電路真的很優秀，我的2000mA/h鋰電池四小時就充地滿滿的，還不用但心過充，只是 LM317微熱，他說沒事，只要電池兩端不要長時間短路就行了。
