村田硬幣型二氧化錳鋰電池的特點及應用的詳細
來源：寶鄂
2019-01-22 16:14
點擊量：次
村田的硬幣型二氧化錳鋰電池（CR電池）是正極使用二氧化錳，負極使用鋰的小型一次電池。被廣泛用于智能進入系統和TPMS（Tire Pressure Monitoring System）等汽車相關設備、IoT相關設備、存儲備份電源等用途。
特點-
輕量、高電壓、高能源密度：電池電壓3V約干電池的2倍。至今為止需要2塊電池情況，現在使用1塊電池就可以了，能夠節省空間實現輕量化。
-
優越的放電穩定性：即使是長時間放電，也能顯示出穩定的電壓特性，所以在提高使用設備的可靠性的同時節省了電池更換的維護。
-
廣泛的工作溫度范圍：使用獨特的有機電解液，使得在低溫~高溫領域都具有優越的特性。
?－30℃ to ＋70℃（標準型） －40℃ to ＋125℃（耐熱型）
-
優越的耐漏液性：通過使用最新研發的電池構造和電解液，使得長時間具有優越的耐漏液性。
-
優越的保存特性：活性物質、電解液具有通過嚴選穩定性高的物質以及獨特的封裝技術，具有自放電少的特征。相對于公稱容量常溫常濕的環境下的自放電量年間不足1%。
-
UL元件認定合格產品：村田的硬幣型二氧化錳鋰電池電池是UL元件認證合格產品。（UL1642 File No. MH12566）
-
EU電池指令?RoHS指令
-
該電池不含有EU電池指令規定的3種物質（水銀、鎘、鉛）3種物質，符合該標準。
-
該電池是RoHS指令對象外。
1
系列產品陣容
■標準（公稱電壓：3V、使用溫度范圍：-30℃ to 70℃)
電氣特性 尺寸 類型名稱 公稱容量 (mAh) 標準放電電流(mA) 直徑 (mm) 高 (mm) 重量 IEC (JIS) CR1216 30 0.1 12.5 1.6 0.7 CR1216 CR1220 40 0.1 12.5 2.0 0.8 CR1220 CR1616 60 0.1 16.0 1.6 1.1 CR1616 CR1620 80 0.1 16.0 2.0 1.3 CR1620 CR1632 140 0.2 16.0 3.2 1.9 不符合 CR2016 90 0.1 20.0 1.6 1.7 CR2016 CR2025 160 0.2 20.0 2.5 2.6 CR2025 CR2032 220 0.2 20.0 3.2 3.2 CR2032 CR2430 300 0.2 24.5 3.0 4.3 CR2430 CR2450 610 0.2 24.5 5.0 6.6 CR2450 CR2477 1000 0.4 24.5 7.7 10.0 不符合 ■耐熱（公稱電壓：3V、使用溫度范圍：-40℃ to 125℃)
電氣特性 尺寸 類型名稱 公稱容量 (mAh) 推薦連續放電電流值 (mA) 直徑 (mm) 高 (mm) 重量 IEC (JIS) CR2032W 210 <1mA 20.0 3.2 3.1 CR2032 CR2050W 345 <1mA 20.0 5.0 4.2 不符合 CR2450W 550 <1mA 24.5 5.0 6.7 CR2450 CR2477W 1000 <1mA 24.5 7.7 10.3 不符合 ＊公稱容量是指在標準放電電流狀態下放電時的容量。（溫度：23℃、終止電壓：2.0V）＊此處記錄的數值不是保證值。
如果您想要了解該規格表中未刊載尺寸的電池、特殊形狀、特殊規格，盡請咨詢。
2

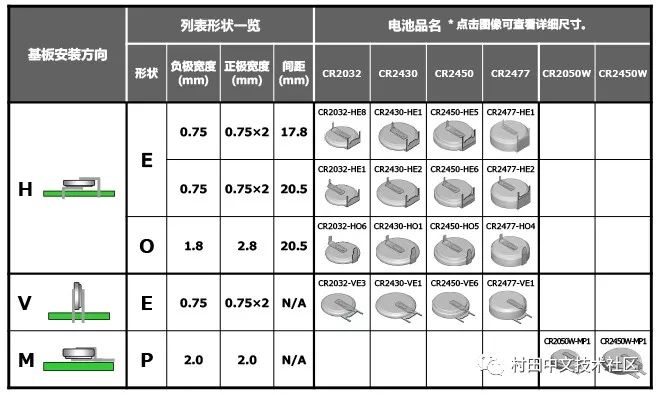

CR列表產品陣容
列表形狀一覽
我們擁有產品陣容中沒有刊載的規格、列表規格、絕緣軟管規格的產品，詳請咨詢。

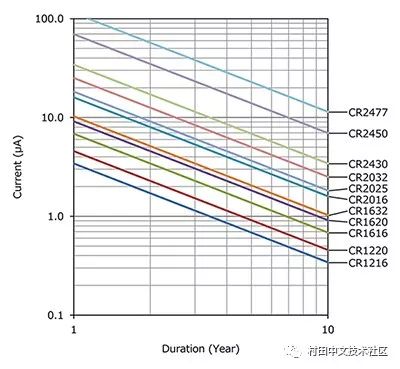

放電電流和放電壽命的關系圖
3
原理
正極（正極）活性物質采用經過特殊處理的二氧化錳（MnO2），負極（負極）活性物質采用高電壓、高活性的鋰金屬。此外，電解液中的有機溶媒使用能夠溶解鋰鹽的物質，盡可能易于高電壓、高能源的產生。
電池的放電反應是：
放電電壓顯示約為3V，電池電壓極其穩定且放電中的阻抗低。

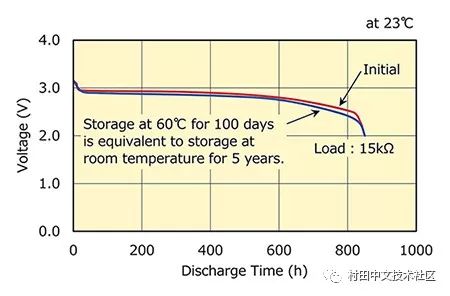

儲存后放電特性的事例 CR2025時
-
如圖所示為60℃100天（相當于常溫常濕狀態下5年）儲存后的放電特性。
-
保存特性極其優越。
-
放電電壓、持續時間存儲后幾乎沒有發生變化。
橫截面構造圖
-
