在電池容量設計中，一個重要的標準就是負極必須比正極具有更大的可逆容量。

盡管負極容量更小時，電池可能有有一些優勢，比如電池容量大，但是，充電過程中可能會出現鋰在負極表面沉積產生枝晶導致安全問題。所謂的N/P比其實也有另外一種說法叫CB（cell Balance）

計算方法為N/P=單位面積負極容量/單位面積正極容量。

圖1 鋰枝晶示意圖

正常情況下N/P比由以下條件決定：

1、活性材料的首次效率

2、涂布精度

3、正負極循環的衰減速率

按照涂布精度來算，理想的涂布精度可以做到100%，正極首次效率大于負極首次效率，那么這樣的情況下CB的理論值可以接近1，舉例來說

正極材料鈷酸鋰為例，設計容量為140mAh/g (首次效率為95%),正極面密度300g/m2

負極材料人造石墨，設計容量為340mAh/g(人造石墨為90%),負極面密度200g/m2

涂布精度假定涂布精度偏差為2.5%

按照合理的計算，正極負極NP比一般為1.1~1.5之間，具體數值按照不用材料體系的設計考慮。

N/P比對倍率性能的影響

為了研究正負極匹配與電解液與電池倍率性能的影響，保持正極活性物質不變，選取負極/正極N/P=0.8,1.0,1.2,1.4,1.6,1.8 進行組裝電池，由下圖可見按照0.2C電流放電，正負極容量分別為421mAh，444mAh，454mAh，479mAh，502mAh，明顯當N/P=0.8時，容量最低，N/P=1.8時，容量最高。但是N/P=0.8時，放電電壓平臺最高。

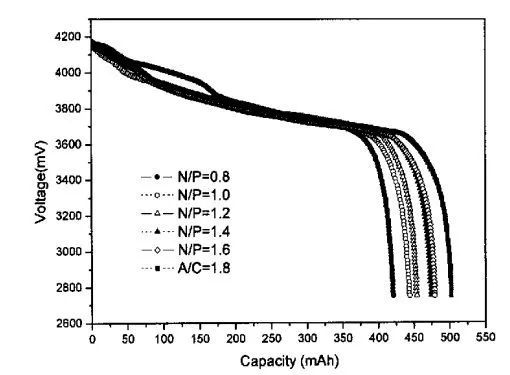

圖2 0.2C電池容量放電曲線

繼續按照實驗設計當逐漸提高放電倍率，對電池進行1C，3C和5C放電。

圖3 1C電池容量放電曲線

倍率為1C時明顯當N/P=0.8時，容量最低，N/P=1.6時，容量最高。但是N/P=0.8，放電電壓平臺最高。

圖4 3C電池容量放電曲線

倍率為3C時明顯當N/P=0.8時，容量最低，N/P=1.6時，容量最高。但是N/P=1.2，放電電壓平臺最高。

倍率為5C時明顯當N/P=0.8時，容量最低，N/P=1.6時，容量最高。但是當N/P=1.2，電池也具有較高的容量，放電電壓平臺最高。

綜上可知，當隨著放電倍率的升高，電化學極化越來越大，放電電壓平臺降低，在較高的放電倍率下，N/P比=1.2時候電壓平臺最高，同時也具有較高的容量。

同樣也是選取不同N/P比=1.0,1.2,1.4,1.6,1.8 經過125次1C/1C循環后電池的容量保持率如下圖所示，明顯當N/P=1.0容量保持率最低，當N/P=1.8容量保持率最高，容量保持率隨著N/P比的增大而增大。

按照實驗進行N/P比=0.8,1.2,1.6,1.8時候，電池SOC=50%，組裝電池測試電池的EIS如下所示

由圖可知，當N/P比=0.8時，小半圓的半徑最大，N/P比=1.6時候小半圓半徑最小，從小到大排列順序為：R0.8＞R1.0＞R1.8＞R1.2＞R1.6 說明在保持正極容量不變的情況下，隨著負極容量的增加，電極表面SEI膜阻抗先減小后增大，當N/P比=1.2和1.6的時候R最小。

筆者認為NP比從實際生產，電池倍率，電池循環，電池安全，電池阻抗綜合看來NP比值選取在1.1~1.5之間是最切合實際的電芯設計參數，但是由于電池材料體系比較復雜，又有著各種復雜的運用方式，以理論與實際經驗相結合才能設計出最好的中國芯！
