放電曲線的微分處理

充放電曲線中電壓對時間（容量）的變化含有電極過程的信息，但這種變化一般很小，不容易表現出來，對曲線微分可以將變化放大，便于觀察和處理，這對充放電曲線進行微分處理的目的。處理的方法包括：dQ/dV和dV/dQ，常用的方法是對容量或者比容量做微分處理。

相對于參比電極的充放電曲線真實地反映了工作電極的電極過程（三電極體系）；相對于金屬鋰電極的充放電曲線近似地反映了工作電極的電極過程（扣式電池）；而電池的充放電曲線表現的是正負極電極過程的疊加，因此，電池充放電曲線的微分曲線的峰不能直接確定是反映哪個電極的電極過程。因此，可以通過以下兩種方法處理：

1）紐扣半電池：分別用正、負極與金屬鋰組裝扣式電池，測試充放電曲線，進行微分，分析，圖15為分析實例，詳細解釋見參考文獻【4】；

2）三電極電池：將電池組裝成三電極體系，分別測出正、負極的充放電曲線并微分，圖16是三電極電池正負極和全電池的充放電電壓曲線，可以單獨對正、負極充放電曲線做微分分析；

通過以上方法，再與電池充放電曲線的峰進行對比，以確定與單個電極的電極過程的相應關系。

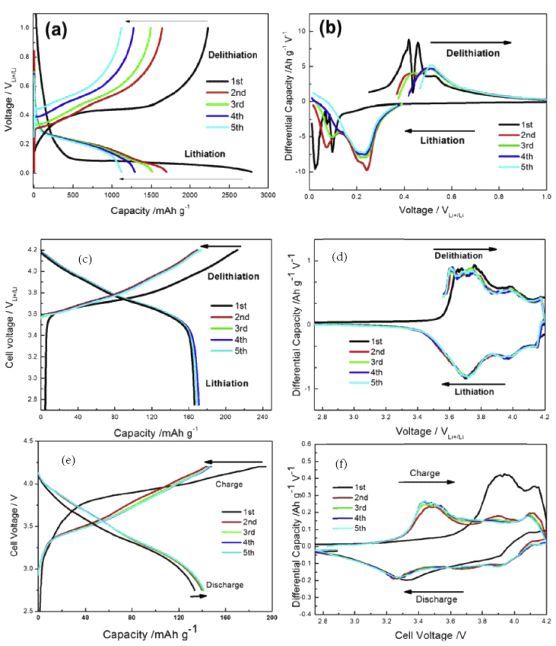

圖15 容量微分分析實例：（a）-（b）硅-石墨烯負極的充放電曲線及比容量微分曲線；（c）-（d）NCA正極充放電曲線及比容量微分曲線；（e）-（f）硅-石墨烯|NCA全電池充放電曲線及比容量微分曲線

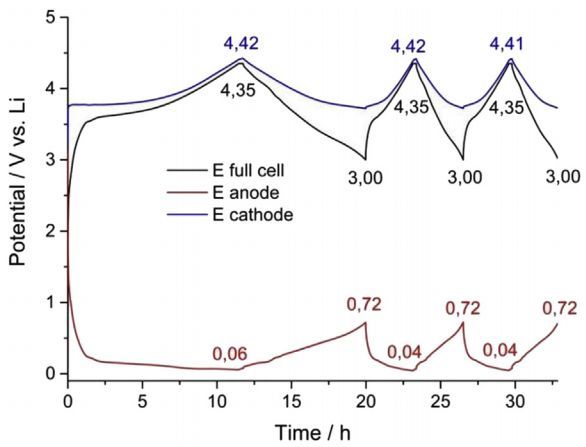

圖16 三電極電池正負極和全電池的充放電電壓曲線

對電壓-容量曲線做微分對原始數據有一定要求，否則無法做出峰值明顯的微分曲線，一般要求等電壓差的電壓、容量數據列。因此，在做充放電測試時，可以設定電壓間隔ΔV=10~50mV來采集數據?；蛘邔υ紨?shù)據進行篩選，圖17新威充放電設備數據篩選界面。

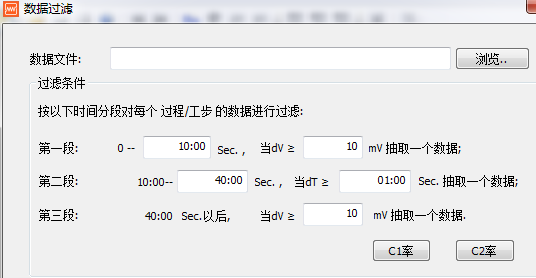

圖17 新威充放電設備數據篩選界面

另外，利用Excel也可以實現數據的篩選，具體篩選方法如下（本部分內容由網友霞光萬道整理）：

1）將電壓、容量的原始數據復制到excel表中A、B列，如圖18所示。

2）將A列的第一個電壓數據復制到D2列并選中，點擊編輯欄中的“填充”，出現一對話框，選擇“列”，填寫“步長值”和“最大值”后，點擊確定，如圖18所示生成D列電壓數據。

3）點擊E2，輸入公式=vlookup(D2,A:B,2,TRUE)，按回車，下拉菜單或雙擊，數據篩選完成。

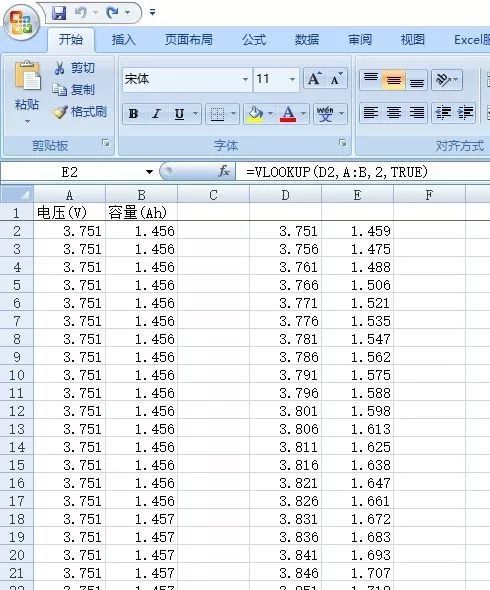

圖18 Excel實現數據的篩選

篩選完成的數據導入origin軟件中。然后，容量選為y軸，電壓選為x軸，然后再執行analysis—mathematics—differentiate操作，會發現數據表格中多出一列數據，這就是dQ/dV值，再以它為y軸，電壓為x軸作圖，即可得到dQ/dV曲線。

容量微分分析示例

圖19是幾種負極材料無定形炭、硅、二氧化硅、一氧化硅材料前兩次充放電循環的容量微分曲線【6】。圖19（a）是無定形炭材料前兩次充放電循環的容量微分曲線。由圖可知，無定形炭材料在前兩次放電過程主要嵌鋰峰的峰值電壓均小于0.1 V，與之對應的是在充電曲線中出現峰值電壓為0.2 V的脫鋰峰。該無定形碳材料在電勢>0.1 V的區間內幾乎沒有觀察到明顯的還原峰。

圖19（b）是無定形硅負極材料在前兩次充放電循環中的容量微分曲線。由圖可知，無定形硅在首次放電過程中存在一個電勢為0.1~0.2 V的強烈的嵌鋰峰，與之對應的是在充電過程中電勢為0.42 V的強烈的脫鋰峰；從第二次充放電循環開始，硅負極材料顯示兩個不同的還原氧化峰對，其還原電勢分別0.06和0.21 V，對應的是鋰離子同硅合金化反應形成LixSi

中間態的過程。

圖19（c）是無定形二氧化硅負極材料第二次充放電循環的容量微分曲線。由圖可知，無定形二氧化硅材料的第二次放電過程的存在兩個不同的還原峰，分別位于0.17和0.06V，與之對應的是在充電過程位于0.32V和0.46V的氧化峰。這兩個還原-氧化峰對分別對應于鋰離子同SiO2結構作用形成Li2Si2O5和單晶硅，以及鋰離子同單晶硅作用形成LixSi合金的過稱。

圖19（d）是無定形一氧化硅材料第二次充放電循環的容量微分曲線。由圖可知，無定形一氧化硅材料在第二次放電過程中存在兩個電勢分別為0.1和0.2V的還原峰，與之對應的是電勢為0.27和0.46 V的兩個氧化峰。一氧化硅負極材料的結構包含[SiSi4]微區和SiO2微區，這兩對氧化還原峰對應的是這兩種微區結構同鋰離子的作用。

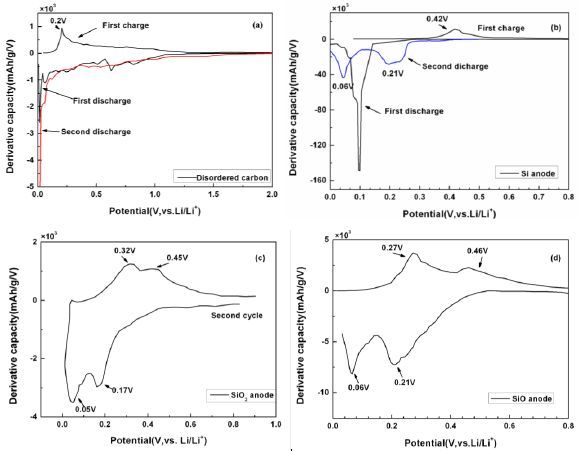

圖19 幾種負極材料無定形炭、（b）硅、（c）二氧化硅、（c）一氧化硅材料前兩次充放電循環的容量微分曲線
