鋰離子電池主要依靠鋰離子在正極和負極之間移動來工作。在充放電過程中，Li+ 在兩個電極之間往返嵌入和脫嵌：充電時，Li+從正極脫嵌，經過電解質嵌入負極，負極處于富鋰狀態；放電時則相反?？赡驿嚨臄?shù)量直接決定電池的容量，在不同的充放電條件下或者循環過程中，電池表現出不同的特性。那么，鋰都去哪了？

在電池內部，鋰離子主要存在以下幾個地方，如圖1所示：

（1）在正負極之間移動和脫嵌的活性鋰；

（2）嵌入負極層間后無法脫出、不可用的鋰；

（3）負極顆粒表面形成SEI膜，以及SEI膜的不斷生長；

（4）負極涂層表面析出的鋰；

（5）電解液中溶劑化的鋰；

（6）電解液分解，形成氟化鋰；

（7）正極顆粒表面生成的CEI膜；

（8）正極材料內部無法脫出的不可利用的鋰，等。

在循環過程中，或者不同倍率、溫度條件下，電池內部鋰怎么分布的？如果弄清楚了這個問題，就很容易理解容量損失的原理。德國明斯特大學研究人員采用ICP-OES技術研究了這個問題。

首先，研究人員組裝了如圖2所示的T型電池，循環或老化后拆解電池，進行如下操作：

（1）正、負極極片先用DMC清洗，再在王水中微波反應溶解極片，清洗液（wash electrode）和極片溶解液用蒸餾水稀釋后ICP測試鋰含量；

（2）隔膜在鹽酸中浸泡，浸泡液用蒸餾水稀釋后ICP測試鋰含量；

（3）組裝電池用的尼龍膜用蒸餾水清洗后再稀釋ICP測試鋰含量；

（4）組裝電池的其他主體部件用蒸餾水清洗后ICP測試鋰含量；

其中，參照電池0.1C循環一次后，做鋰含量測試，并假定形成了SEI和CEI膜，原始負極極片中不含鋰，參照電池負極片鋰含量即認為是形成SEI膜的鋰，參照電池正極極片鋰含量減原始極片的鋰含量是多出的鋰，認為這是形成CEI膜的鋰。所有測試結果精度為100%±7%。

日歷老化電池內部鋰分布

電池0.1C循環5次做化成，然后1C充電到SOC50%和100%，分別在室溫和40℃存放2周。然后，測試各部分鋰含量，結果如圖3和表1所示。

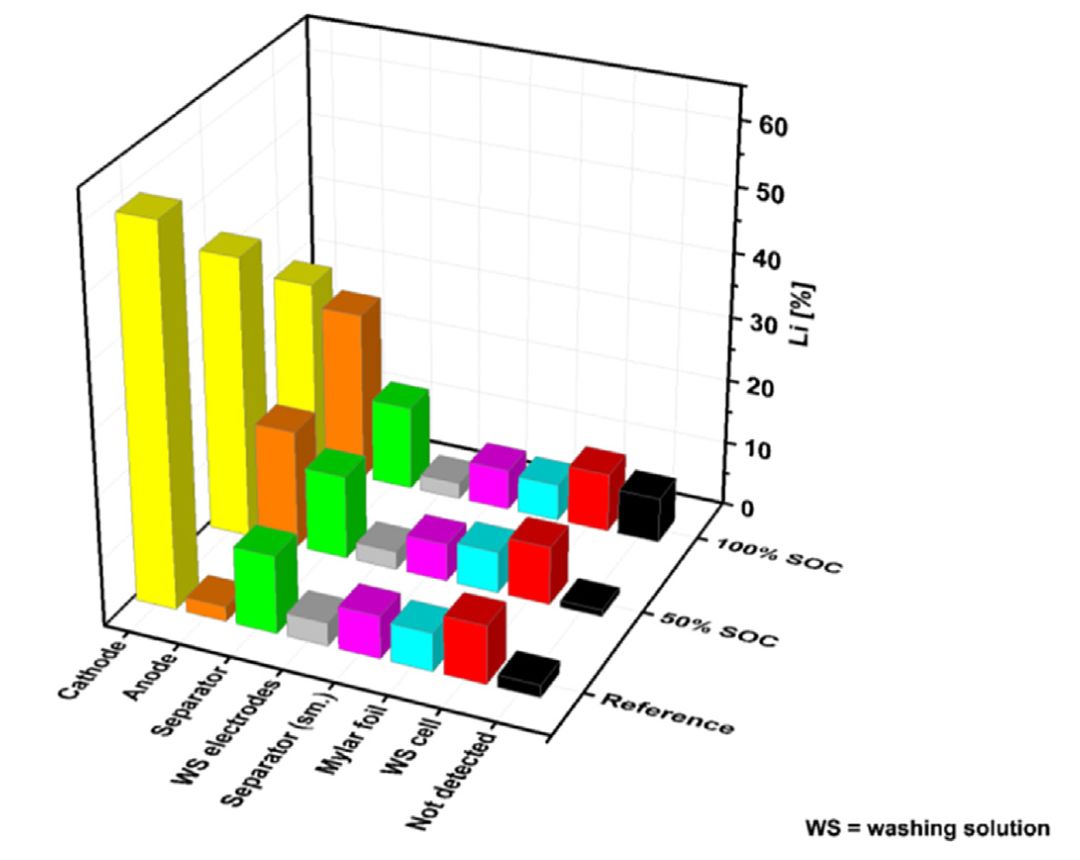

圖3   參照電池及室溫下不同SOC狀態電池日歷老化2周后內部鋰分布

總結：從參照電池?cái)?shù)據看，負極鋰含量2.3%，即為形成SE膜的鋰，正極鋰含量58.6%-原始極片鋰含量54.9%＝3.7%，即為形成CEI膜的鋰。室溫日歷老化，與參照電池相比，電池在不同SOC下只有正負極鋰含量變化，其他各部分鋰含量幾乎不變，說明容量幾乎沒有損失。而40℃老化，正極鋰含量降低了，負極鋰含量增加了。

循環電池內部鋰分布

電池0.1C循環5次做化成，然后分別在室溫和40℃下1C充放電循環100次，充電到SOC 0%、50%和100%，然后，測試各部分鋰含量，結果如圖4和表2所示。

總結：循環后，負極鋰含量明顯增加了，初始形成SEI耗鋰2.3%，循環后放電狀態負極鋰含量10.3%，這是SEI膜生長過程，從而正極鋰含量降低了，高溫循環與室溫差別不大。

循環倍率對鋰分布的影響

電池0.1C循環5次做化成，然后分別在室溫和40℃下0.5C、1C和2C充放電循環100次，充電到SOC 100%，然后，測試各部分鋰含量，結果表3所示。隨著倍率降低，負極鋰含量增加，這是鋰離子擴散動力學限制了正極的鋰傳輸?shù)截?fù)極。循環溫度高負極普遍鋰含量高，溫度促進了鋰的傳輸。

軟包電池內部鋰分布

最后，作者對軟包電池做了類似的鋰含量測試和分析，結果如圖5和表4所示。

關于鋰電池中鋰分布的分析和討論，感興趣可以閱讀原始文獻及其補充材料。

參考文獻

Vortmann-Westhoven B, Winter M, Nowak S. Where is the lithium? Quantitative determination of the lithium distribution in lithium ion battery cells: Investigations on the influence of the temperature, the C-rate and the cell type[J]. Journal of Power Sources, 2017, 346:63-70.
