微凹版涂布技術是在普通逆向凹版輥涂布技術基礎上改進開發的涂布方式。其主要技術特點是吻涂、逆向涂布、涂布輥直徑小。微凹版涂布技術與普通凹版輥涂布技術最大的不同是普通凹版輥直徑約為125～250mm，而微凹版輥直徑約為20～50mm。微凹版涂布技術的濕涂層厚度最小可達0.8～2μm，且更加均勻。目前，微凹版涂布技術主要應用于制備高端膜材，如高端防偽薄膜、有機高分子導電層、鋰電池隔膜等材料。

涂布的直觀結果是涂布厚度，確定影響涂布厚度的因素及這些影響因素與涂布厚度的關系，對實際生產有重要指導意義。目前，國內外主要通過試驗和建立涂布過程模型這兩種方式對涂布厚度的影響因素進行研究。本文通過試驗研究微凹版涂布技術中影響涂布厚度的因素、涂布厚度的測定方法，以及涂布影響因素與涂布厚度的關系，為微凹版涂布實際生產提供參考依據。

影響涂布厚度的因素

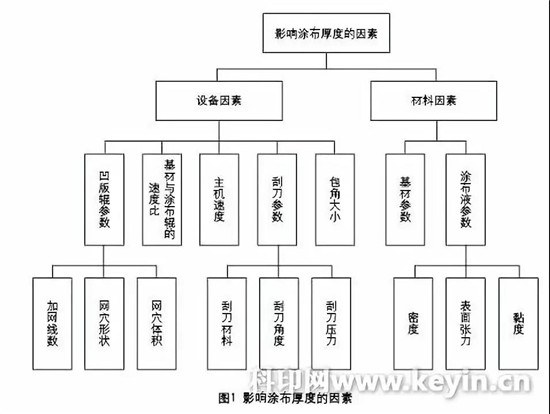

通過對微凹版涂布實際生產的操作經驗和理論研究進行總結，筆者將影響涂布厚度的各個因素歸納為圖1。

1.設備因素

設備因素主要指可在設備上調節的因素。其中，微凹版涂布輥是可替換件，一旦其加網線數、網穴形狀等因素確定下來，該涂布輥就不能發生任何變化。一般印刷企業會根據生產需求，存儲多根微凹版涂布輥。

基材與涂布輥的速度比（以下簡稱“速比”）是決定涂布厚度的另一關鍵因素。速比可以通過設備控制面板簡單設定。

刮刀參數中，刮刀類型一旦確定，不再做任何更改，刮刀壓力和刮刀角度可以通過氣缸變化進行調節。

2.材料因素

當涂布液確定后，涂布厚度就可基本確定，如果必須要進行更改，還可通過添加溶劑等方法改變涂布液的配比，但該方法耗時較長，在實際生產過程中不太實用。

基材確定后，可通過對其表面進行處理等方法來改變涂布厚度。

涂布厚度的測定方法

涂層厚度的測定方法有很多，從涂層的狀態來看，可分為濕膜法和干膜法。

濕膜法一般為在機檢測，即在微凹版涂布過程中使用立式電子測厚儀，在線檢測涂布厚度。這種方法檢測迅速，可實時監控涂布厚度，及時修正涂布過程中出現的問題，但立式電子測厚儀價格較高。

干膜法是測量涂布層干燥后的干膜厚度，是對涂布厚度較為精確的測量，且干膜法測試方法較多，價格經濟，因此應用較廣泛。干膜法主要有直接測量法和間接測量法。直接測量法又分整卷稱重法、取樣稱重法和直接測厚法。其中，整卷稱重法是利用電子稱重計來測量，精度為0.1kg；取樣稱重法是利用電子天平來測量，精度為0.01mg；直接測厚法是利用立式電子測厚儀來測試，精度為1μm。為保證涂布厚度測試的均勻性，應在不同位置進行多次取樣，然后取平均值。間接測量法主要是使用掃描電子顯微鏡，精度在50～200nm，但該方法測量成本高，周期長，實際工業生產中不常使用。

根據試驗條件，以及對比各檢測方法的優缺點，本試驗采用濕膜法作為涂布厚度的測定方法。

影響因素與涂布厚度的關系研究

1.試驗設備和材料

采用鋰電池隔膜涂布機作為試驗設備。該設備使用封閉刮刀式微凹版涂布單元，基材適用PP薄膜、PE鋰離子電池隔膜，基材卷徑為400mm，幅寬為500mm；漿料溶質為納米級粉體，溶劑為水；烘箱長度為6米。采用立式電子測厚儀測定涂布厚度。

以研究速比、主機速度、包角大小和刮刀壓力對涂布厚度的影響為目的進行試驗。

2.試驗過程與分析

采取了單因素試驗法，即在安排試驗時，只考慮單一因素，其他因素保持不變，研究該因素與涂布厚度的關系。

（1）速比與涂布厚度的關系

將主機速度、包角大小、刮刀壓力設定為不變因素，通過改變涂布輥的速度來改變速比。固定參數的選取根據企業實際生產參數來定，各固定參數如下：主機速度V1為30m/min，包角大小為15°，刮刀壓力為3kg。開機進行試驗，記錄對應的速比與涂布厚度，使用matlab軟件繪制二者的關系趨勢如圖2。
